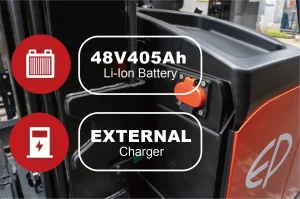

El CQD20LB adopta una batería de 48V Li-ion como estándar y presenta un mantenimiento de batería cero y carga de oportunidad durante los descansos. Esto hace que el CQD20LB sea una herramienta flexible y rentable para almacenar y recuperar palets en múltiples turnos de trabajo. Además, el puerto de carga es externo para facilitar la carga y está protegido por una tapa contra la entrada de agua y polvo para la seguridad de carga.

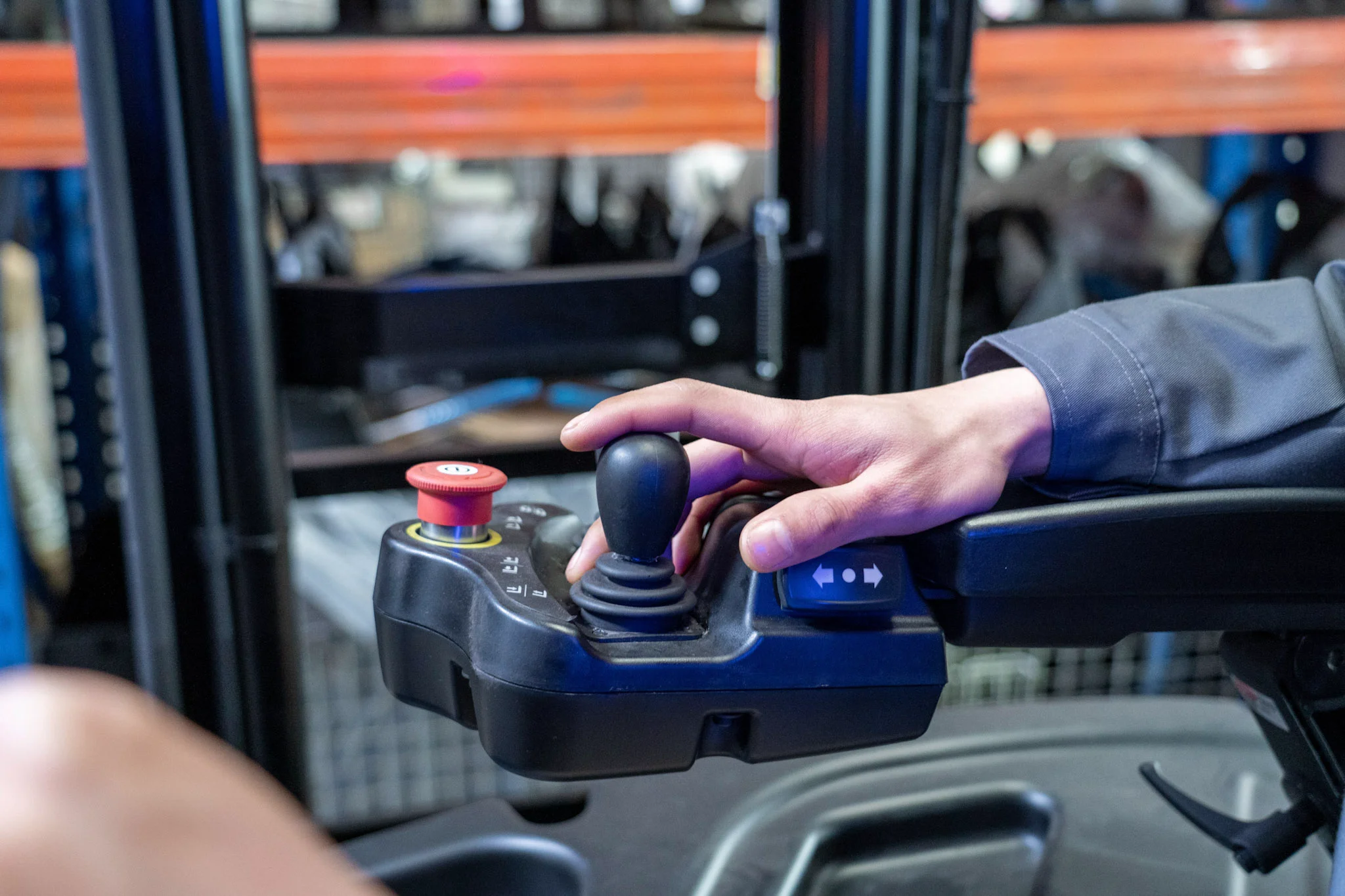

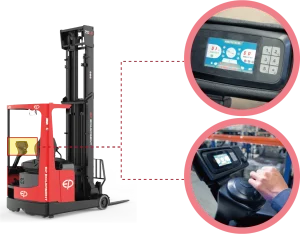

CQD20LB es de gran ayuda para el operador con pantalla a color, dirección eléctrica con amortiguación, sistema de joystick así como sistema hidráulico proporcional, que el operador puede aprovechar para manejar cargas con mayor facilidad y precisión.

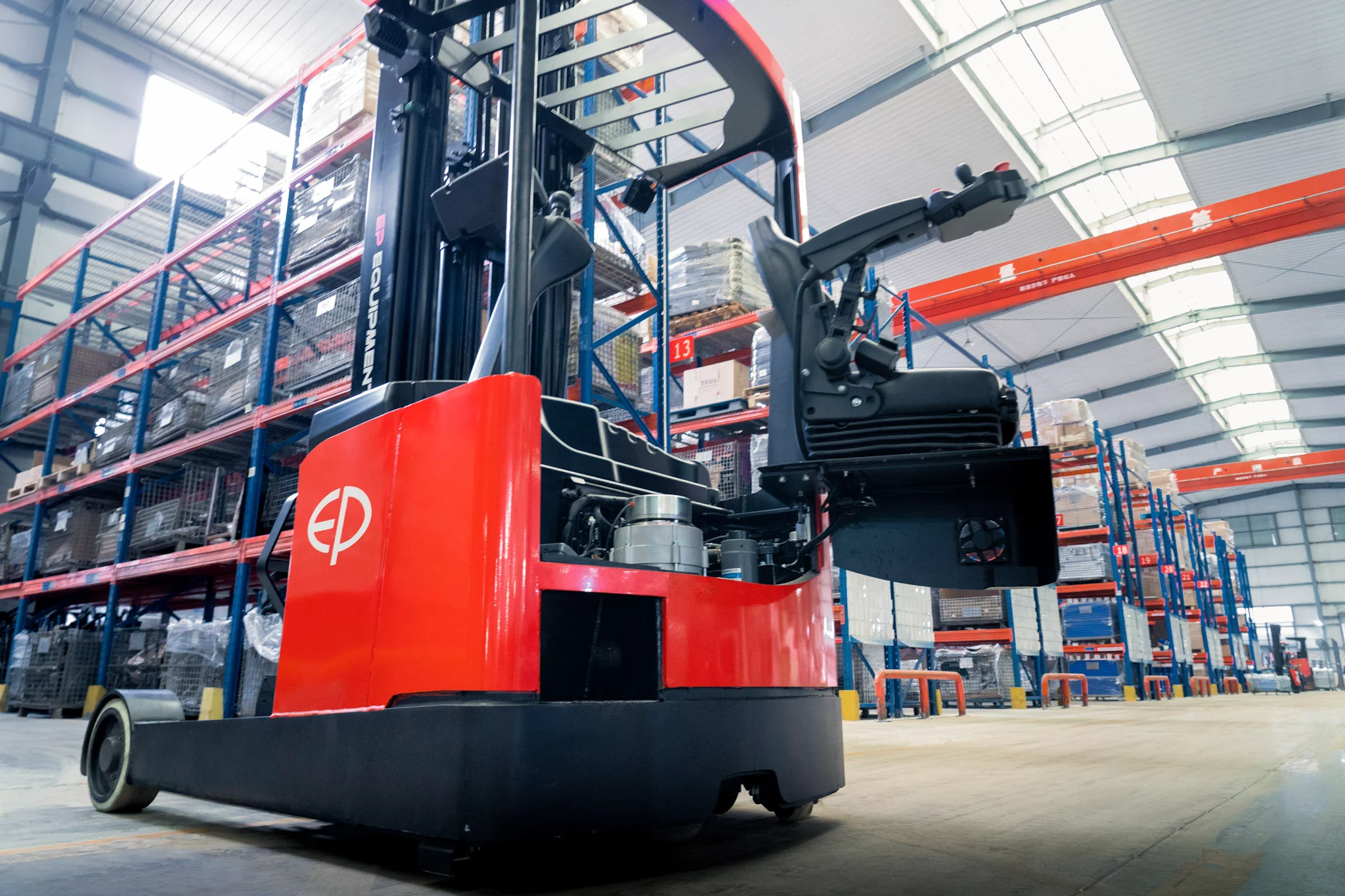

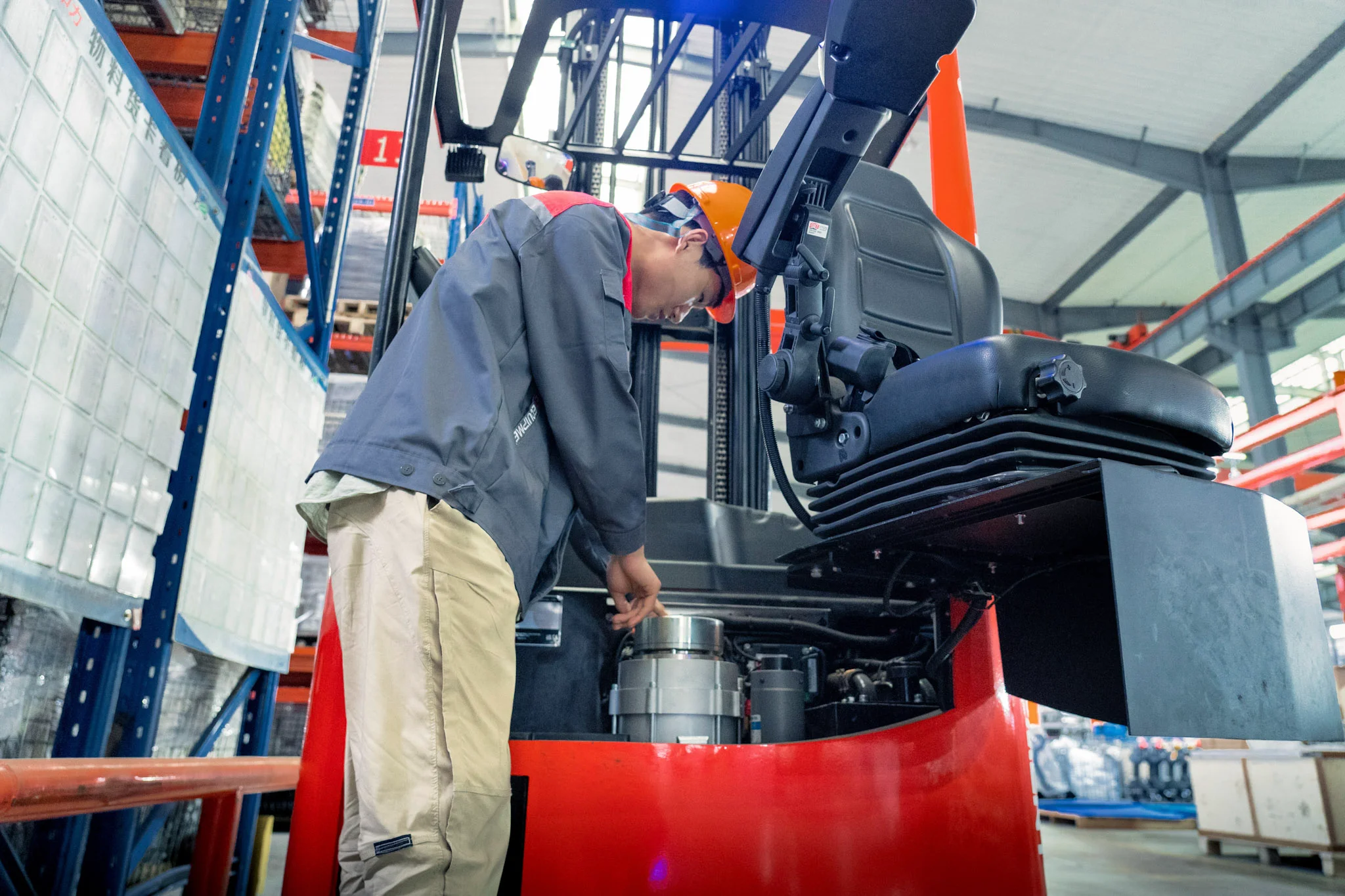

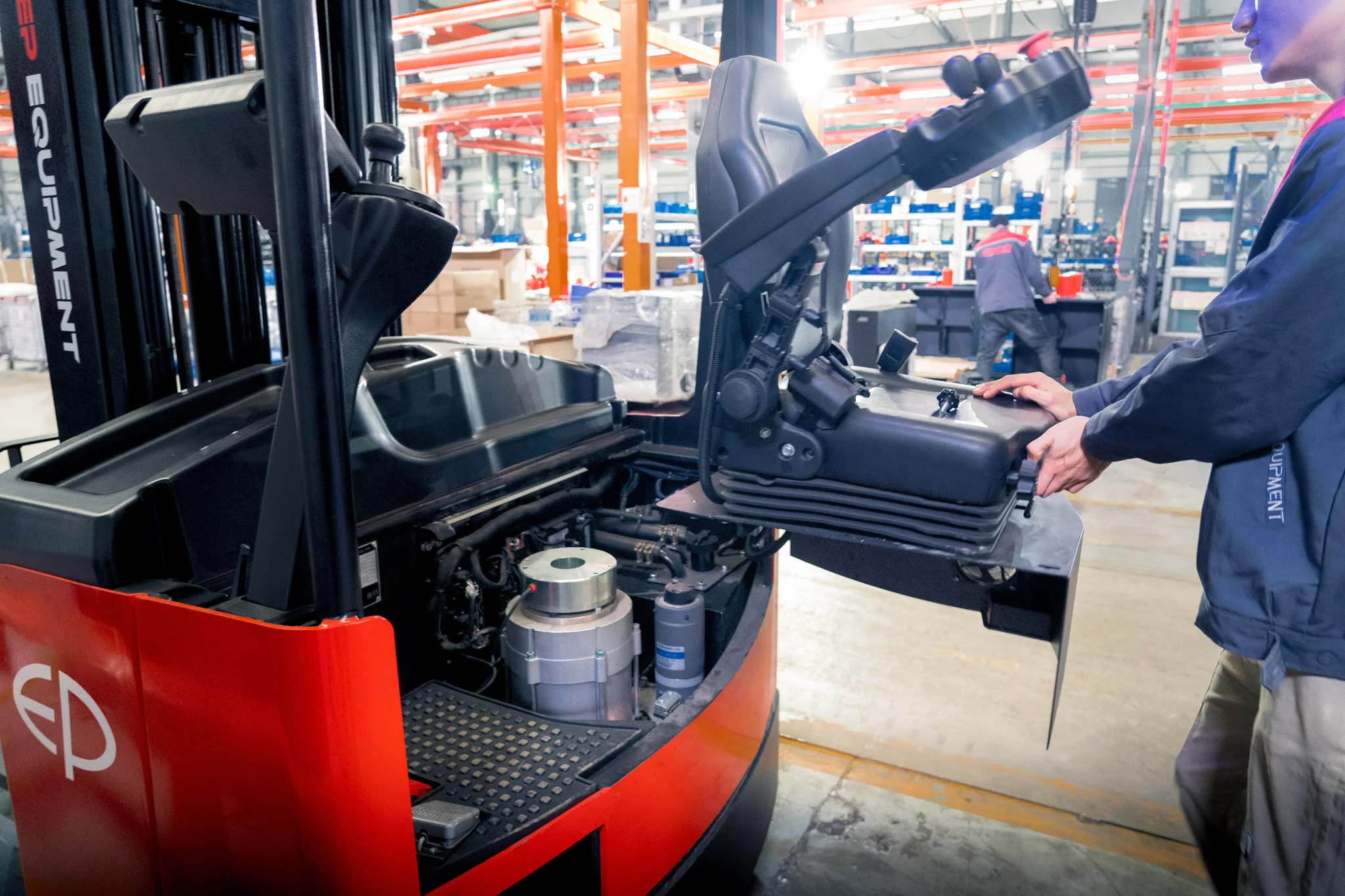

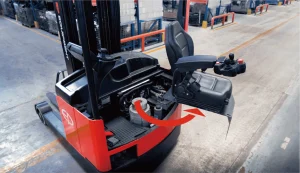

El asiento se puede girar fácilmente hacia un lado, proporcionando un acceso rápido a los componentes internos para el mantenimiento y la reparación diarios.

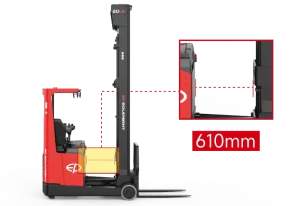

El CQD20LB ofrece una mayor distancia de alcance de 610 mm para apilar y recuperar sin esfuerzo. Las velocidades de elevación y descenso también se han mejorado para reducir sus tiempos de ciclo y elevar su eficiencia laboral.

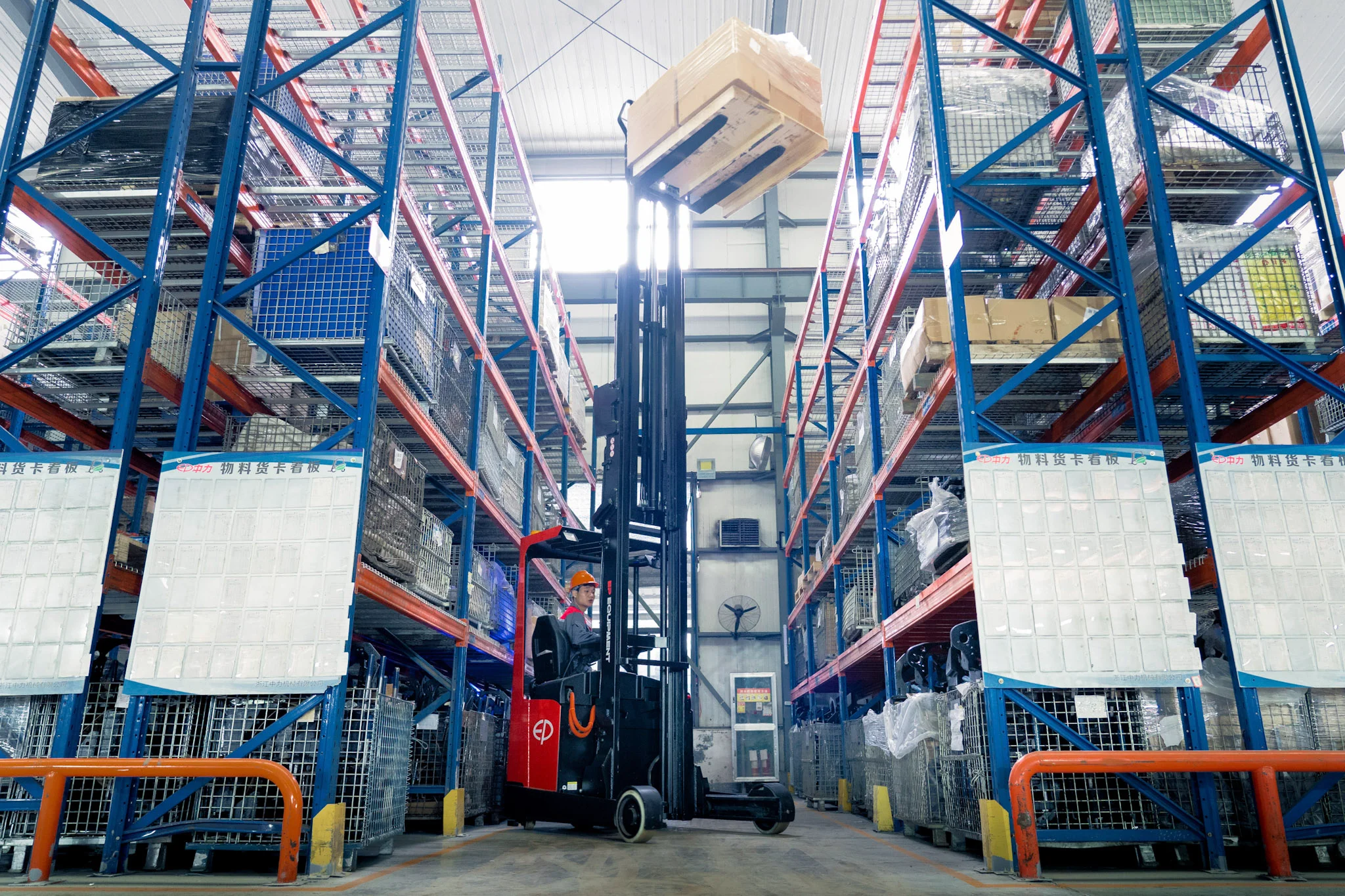

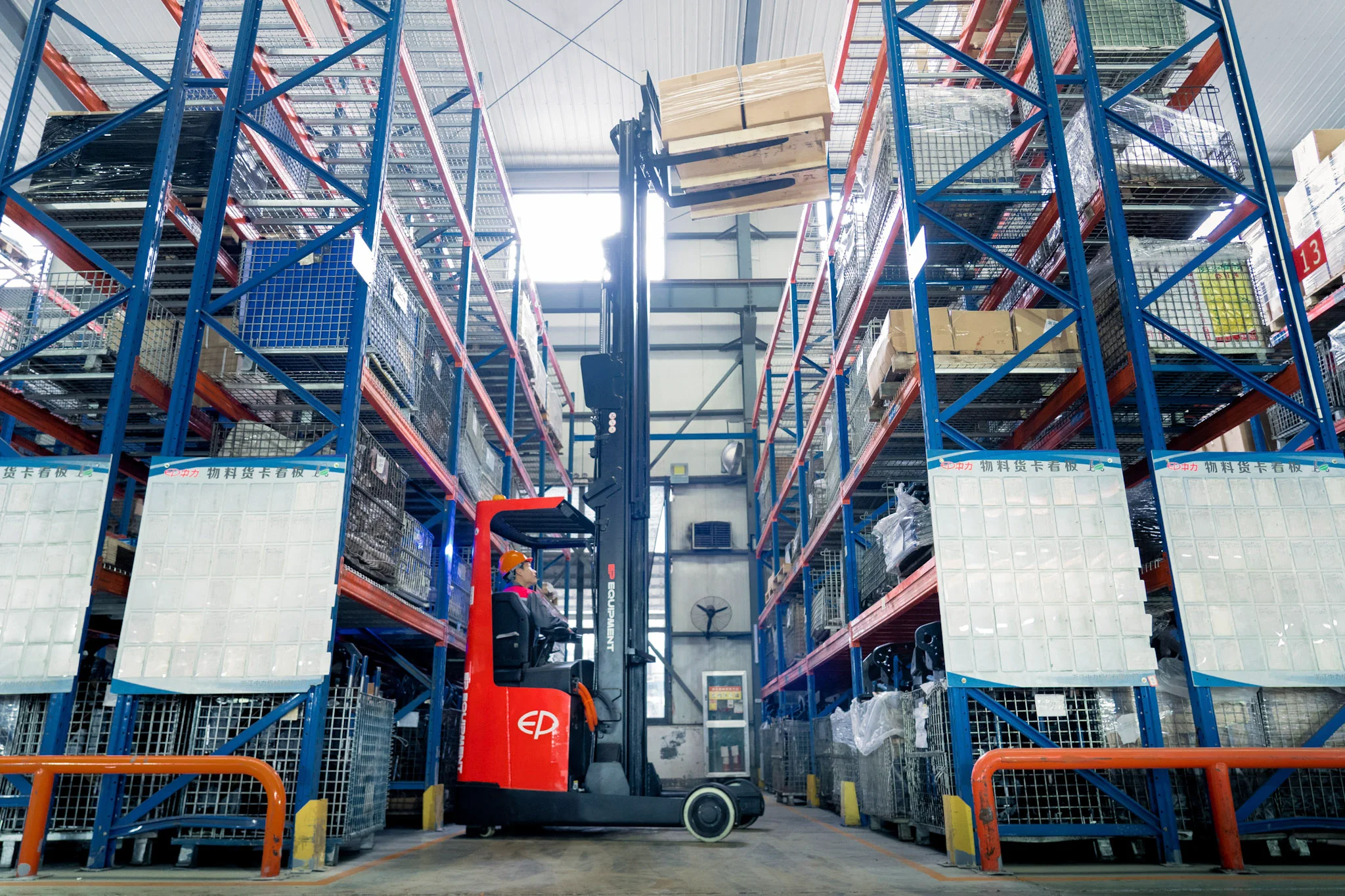

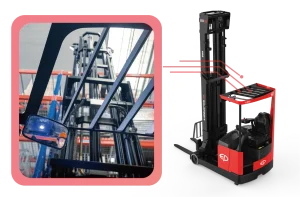

El mástil de CQD20LB permite una vista despejada de las cargas elevadas ya que los cilindros se mueven hacia los lados, y el mástil mejorado también es libre de vibraciones. Esto lo hace ideal para una operación segura a alturas de hasta 9,5 m, con un rendimiento de capacidad nominal de hasta 6,5 m.

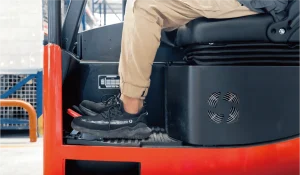

CQD20LB ofrece amplio espacio para las piernas y un asiento de suspensión para satisfacer las necesidades ergonómicas y garantizar una operación eficaz.
| Característica | Detalle/Medida |
|---|---|
| Fabricante | CQD20LB |
| Designación del modelo | CQD20LB |
| Unidad de potencia | Eléctrico |
| Manipulación | Sentado |
| Capacidad nominal | 2000 kg |
| Distancia al centro de gravedad de la carga | 600 mm |
| Distancia de carga, centro del eje motriz a la horquilla | 399 mm |
| Distancia entre ejes | 1515 mm |
| Peso de servicio | 3940 kg |
| Peso por eje con carga delante/detrás | 635/5340 kg |
| Peso por eje sin carga delante/detrás | 2465/1490 kg |
| Tipo de ruedas | Poliisureno |
| Dimensiones de ruedas, delante | Φ343×140mm |
| Dimensiones de ruedas, detrás | Φ310×118mm |
| Ruedas adicionales (ruedas giratorias) | Φ102×51mm |
| Ruedas, número delante/detrás (x =con tracción) | 1x/2 |
| Ancho de vía, detrás | 1148 mm |
| Max. Altura de elevación | 12000 mm |
| Inclinación de mástil de elevación adelante/atrás | 2/4 ° |
| Elevación libre | 2870 mm |
| Altura de elevación | 9500 mm |
| Altura, mástil extendido | 10560 mm |
| Altura del tejadillo protector (cabina) | 2213 mm |
| Altura de asiento / plataforma | 1076 mm |
| Altura de los brazos de las ruedas | 333mm |
| Longitud total | 2443 mm |
| Longitud hasta dorsal de horquillas | 1373 mm |
| Ancho total | 1270 mm |
| Dimensiones de horquillas | 40/120/1070 mm |
| A, B Portahorquillas clase / tipo A, B | 2A |
| Ancho de carro portahorquillas | 990 mm |
| Ancho exterior sobre horquillas | 240/770 mm |
| Distancia entre brazos de rueda/superficies de carga | 915 |
| Margen con el suelo con carga, bajo mástil | 70 mm |
| Margen con el suelo, centro distancia entre ejes | 75 mm |
| Ancho de pasillo para paletas 1000x1200 transversales | 2835 mm |
| Ancho de pasillo para paletas 800x1200 transversales | 2885 mm |
| Radio de giro | 1770 mm |
| Velocidad de marcha con/sin carga | 9/9.5 km/h |
| Velocidad de elevación con/sin carga | 0.45/0.55 m/s |
| Velocidad de descenso con/sin carga | 0.5/0.45 m/s |
| Capacidad de rampa máx. con/sin carga | 10/15 % |
| Freno de servicio | Electromagnético |
| Motor de tracción, potencia S2 60 min | 7 kW |
| Motor de elevación, potencia con S3 15% | 20 kW |
| Tensión de la batería | 48 V |
| Tensión de batería/capacidad nominal | 405 Ah |
| Tipo de batería | Li-Ion |
| Peso de la batería | 490 kg |
| Tipo de unidad de transmisión | AC |
| Diseño de dirección | Electrónico |
| Nivel sonoro al oído del conductor | 70 dB(A) |
| Corriente de salida del cargador | 200 A |
La serie ofrece alturas de elevación máximas de hasta 12 metros, con retención de capacidad nominal segura a 6.5m.
